SWP數顯表|SWP-C801/SWP-C901/SWP-C803/SWP-C903
| 產品名稱：SWP數顯表|SWP-C801/SWP-C901/SWP-C803/SWP-C903 產品編號：Pro201012310947 產品型號：SWP系列數顯表 更新時間：2010.01.23 企業單位：昌暉 |
|
產品詳細介紹：
| SWP-C80 SWP-C90 SWP-C40 SWP-C70 SWP-C10系列智能數顯表主要特點 |
| 1、采用微處理器進行控制運算，可對各種非線性輸入信號進行精度******的線性矯正。 |
| 2、可隨意改變儀表的輸入信號類型，采用***新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號，進一步提高了儀表的多用性與可靠性。 |
| 3、可帶串行通信輸出，各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。 |
|
4、集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯
|
| 示），使測量值的顯示更為清晰直觀。 |
| 5、有多種外形尺寸，適用于各種測量控制場合。 |
| 6、儀表量程可自由設置。 |
| 香港昌暉SWP數字化智能數顯表外型尺寸及開孔尺寸 |

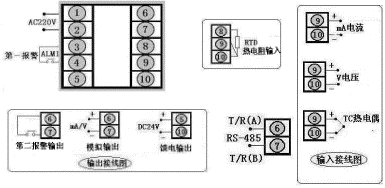

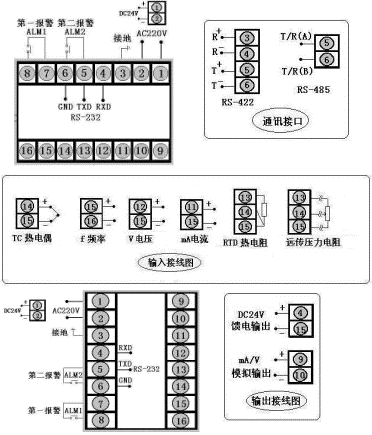

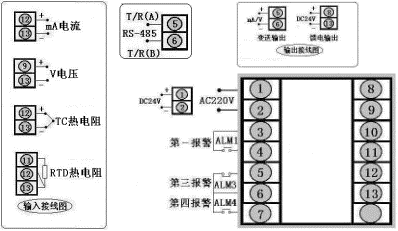

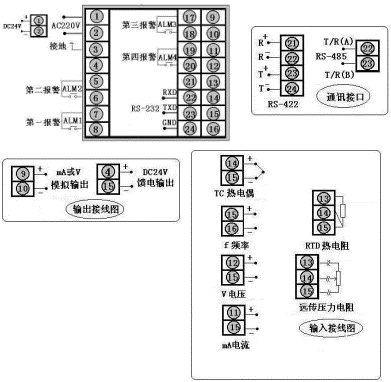

SWP-C801/SWP-C803系列和SWP-S801/SWP-S803系列數顯表接線圖： SWP-C401/SWP-C403系列和SWP-S401/SWP-S403系列數顯表接線圖： SWP-C901/C903系列數顯表接線圖： SWP-C701/SWP-C703系列數顯表接線圖： SWP-C101/SWP-C103系列智能數顯表接線圖：
香港昌暉自動化系統有限公司SWP智能數字儀表接線圖
SWP-C80/SWP-C90/SWP-C40/SWP-C70/SWP-C10系列智能數顯儀表選型表
三位式控制表 (顯示 + 上、下限報警）
儀表輸入類型
全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
變送輸出方式
1
報警輸出
變送輸出4-20mA
和繼電器報警
變送輸出0-10mA
和繼電器報警
變送輸出1-5V
和繼電器報警
變送輸出0-5V
和繼電器報警
通訊方式
注1：SWP-C801和SWP-C803系列為0.8英寸LED顯示，SWP-C901、SWP-C903、SWP-S801、SWP-S803、SWP-C701、
SWP-C703、SWP-C401、SWP-C403系列為0.56英寸LED顯示,SWP-C101/C101系列為0.32英寸LED顯示。
注2：四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。
（四限控制/報警僅SWP-C804/S804和C904系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。
注3：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
注4：SWP-C701/SWP-C703和SWP-C101/SWP-C103無頻率信號輸入。
型號舉例：
例1、SWP-C801-00-23-N-P
顯示儀表，儀表無通訊和變送輸出，4-20mA（wn****）輸入，帶饋電DC24V輸出，儀表為外型為160×80mm
例2、SWP-C801-02-03-N
測量顯示，儀表無通訊，變送輸出為4-20mA，K分度號（wn****）輸入，儀表AC220V供電，儀表外型為160×80mm豎式
例3、SWP-C803-01-23-HL
測量顯示+報警，儀表無通訊和變送輸出，Pt100（wn****）輸入，帶上、下限報警/控制輸出，儀表外為AC220V供電，
儀表為外型為160×80mm橫式。
例4、SWP-C803-02-12-HL-P
測量顯示+報警，儀表無通訊，變送輸出4-20mA，Pt100（wn****）輸入，帶上下限報警/控制輸出，帶饋電DC24V輸出，
儀表外為AC220V供電，儀表為外型為160×80mm橫式。
錯誤型號舉例：SWP-C801-02-12-HL-P
選型錯誤原因：顯示儀SWP-C801是不具備報警功能的（型號中代碼的：HL）
正確型號舉例：SWP-C803-02-12-HL-P
