SWP-SPC 2000控 制 系 統



產品名稱：SWP-SPC 2000控 制 系 統 產品編號：Pro200921785457 產品型號：SWP-SPC 2000 更新時間：2009.02.17 企業單位：昌暉

產品詳細介紹：

SWP-SPC2000控制系統適用于中小型企業的技術改造與管理升級。也可作為一個子系統參予到控制網絡中去。它的主要特征是： 將控制功能分散到若干個智能控制單元，然后用通訊方式將數據集中到上位機進行分析監控管理。

SWP-SPC2000 系統融計算機技術 、控制技術 、通訊技術于一體 ，從而成為當今控制系統的一種分支。該系統分散程度高， 安全可靠， 容易擴充， 組態方便?？梢酝瓿烧{(diào)節控制、聯鎖保護、數據采集、記錄分析、報表打印等多任務控制。

SWP 系列儀表或SWP系列轉換模塊可與各種帶串行通信的控制器聯機 ( 如電腦 、可編程控制器、各種計算機等) ，組成控制系統。 如配用SWP數據采集器和SWP系統監控軟件 ，即可組成功能強大的 SPC控制系統。一臺上位機 ( 電腦、可編程控制器、各種計算機等 ) 的擴展口可插入多塊接口卡，以連接所需的SWP系列儀表、SWP系列轉換模塊或其它部件。

目前，SWP-SPC2000控制系統已廣泛應用于生物、化工、石油、冶金、輕工、醫藥、食品、航空航天等各個領域。我們愿以真誠的服務，優良的產品，雄厚的技術實力支持您更上一層樓。

一、 系統配置接線

1、系統配置A（標準型）

系統采用SPC2000版工控組態軟件可方便組成高性能、低價位的工控系統，用戶可輕松組態，將SWP系列儀表與PC機直接通訊，同時還可通過另外串口連接其它的設備（如PLC，變頻器，其它廠家的儀器儀表），并可內插各種A/D，D/A，I/O模塊實現在線控制。

系統配置連接圖示如下：

" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

2、 系統配置B（現場數據采集器型）

系統配置B采用通用采集器，每塊采集器有16路輸入通道，每路輸入分度號都可wn****切換。***多可接32塊，共有512路輸入（32塊×16路）。進一步提高系統可靠性與安全性。

可由用戶自行編程組態構成監視、控制系統。亦可配用基于中文WINDOWS'98平臺的SWP工業控制軟件。

系統配置連接圖示如下：

" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

★ 通訊電纜可采用雙芯屏蔽線或雙絞線

SWP系列現場數據采集器結構及接線圖：

" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

二、 系統硬件配置

序號 設備名稱 規格 備注 1 工業控制機 PIII850，64MRAM，10GHD以上 用戶可自選 2 顯示器 17'彩顯 用戶可自選 3 通訊轉換模塊 ADAM-4520 用戶可自選 4 不間斷電源UPS 500KVA 用戶可自選 5 打印機 HP6L 用戶可自選

三、 系統軟件配置

SWP-SPC2000系統軟件：該系統上位管理軟件是基于WINDOWS/WINNT平臺上開發的系統軟件，在原版SPC系統軟件的基礎上增強了網絡功能，可滿足網控一體化要求。其具體功能如下：

1、 具有多窗口的流程圖顯示，趨勢圖顯示功能。

2、 參數設置、記錄，數據記錄，制表功能。

3、 可加載多種廠家設備（儀表，變頻器，PLC，功能卡）。

4、 可實現網絡數據共享，遠程監控功能。

" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

四、 系統安裝：

1、 SWP儀表安裝于測量現場儀表室，系統布線及安裝由訂貨廠家自行解決。微機及SWP數據采集器安裝于調度室。

2、 儀表安裝與常規儀表類同。RS-485通訊接線為二線制，只需將全部儀表的通訊輸出線T/R（A）、T/R（B）并連，接入SWP數據采集器即可。

3、 數據采集器與計算機之間采用RS-232通訊方式，只需將數據采集器與PC的通訊接頭插入計算機的串行口（如COM1或COM2）即可。

五、 系統監控軟件畫面組成：

系統監控畫面可根據用戶要求開發或用戶自行編程。如：

裝車站監控圖

" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

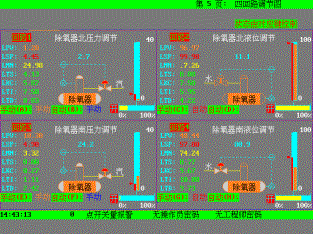

回路調節圖

" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

趨勢圖

" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

報表

" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

注：各監控畫面均由用戶自行設計，如需代為設計，請?zhí)峁┰敿毤夹g(shù)說明及各項指標要求。
