- 產品名稱：CHNJ-8系列精小型壓力變送器
- 瀏覽：
- 添加時間：2015-05-29 16:06:22
- 推薦度：
產品介紹：
CHNJ-8系列精小型壓力變送器
| 產品名稱：CHNJ-8系列精小型壓力變送器 產品編號：Pro2009868373 產品型號：CHNJ-8 更新時間：2009.08.06 企業單位：南京昌暉 |
|
產品詳細介紹：
CHNJ-8系列精小型壓力變送器以其優良的可靠性，廣泛的適用性,產品的靈活性和多樣性，廣泛應用于航空、航天、石油、化工、冶金、電力、水利等工業過程現場壓力測量和控制。

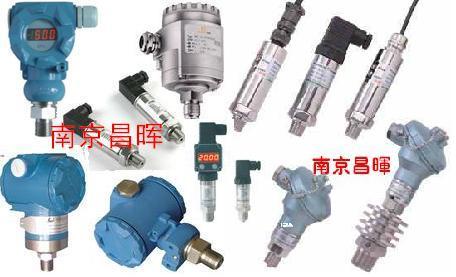

產品外形：
" border="0" style="margin: 0px; padding: 0px; border: 0px rgb(0, 0, 0); vertical-align: middle;" />
接插件連接式外形結構和安裝尺寸：
" border="0" style="margin: 0px; padding: 0px; border: 0px rgb(0, 0, 0); width: 452px; height: 325px; vertical-align: middle;" />
接插件外形及排列：
" border="0" style="margin: 0px; padding: 0px; border: 0px rgb(0, 0, 0); width: 451px; height: 148px; vertical-align: middle;" />
赫絲曼接頭連接式插腳定義：
|
插腳
|
二線
|
|
1
|
電源正：+
|
|
2
|
電源負：－
|
|
3
|
空
|
航空插頭連接式接線定義：
|
導線
|
二 線
|
|
紅色導線
|
電源正：+
|
|
藍色導線
|
電源負：－
|
|
屏蔽導線
|
空
|
產品特點：
量程覆蓋范圍寬。
全不銹鋼結構，壓力接口形式多樣，具有齊平膜片、鉭膜片等多種形式。防護等級IP65。
輸出信號形式多樣，現場可調校，現場可顯示。
反極性保護和瞬間過電流過跨壓保護，符合EMI防護要求。
防爆型產品符合GB3836.4標準的ExiaⅡCT6要求，防爆合格證號CNEX03.823。
技術參數：
測量范圍：-0.1～0—0.01～60MPa
過載：1.5倍滿量程壓力
壓力類型：表壓或絕壓或密封參考壓力
準確度：典型：±0.25%FS； ***大：±0.5%FS（包括非線性、遲滯和重復性）
長期穩定性：典型：±0.1%FS；***大：±0.2%FS
零點溫度漂移：0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa)
滿度溫度漂移：0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa)
允許溫度：正常工作溫度 -20～70℃
膜片：-20℃～80℃(短時可達130℃)
貯存溫度：-20℃～80℃
高低溫型：-65℃～150℃ 10℃～200℃ 10℃～350℃
供電電源：(12.5～36)V DC。
輸出信號：(4～20)mA DC。
傳輸方式：二線。
外殼防護：電纜線和接插件連接均為IP65。
電氣連接：進口防爆插頭座或電纜1.5米。
殼體：不銹鋼 1Cr18Ni9Ti；O型圈：氟橡膠、丁腈橡膠。
膜片：不銹鋼 316L。
工作原理：
該產品采用帶不銹鋼隔離膜片的OEM壓力傳感器作為信號測量元件、并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號。整個產品經過了元器件、成品的嚴格測試及老化篩選，性能穩定可靠。
負載特性：
" border="0" style="margin: 0px; padding: 0px; border: 0px rgb(0, 0, 0); vertical-align: middle;" />
