DY2000 32路/48路巡檢顯示控制儀表型譜

型   譜								說   明
DY	大延牌智能儀表
	2	SMT+開關電源(AC:85V-265V  50/60Hz)
		1	寬×高×深：(160×80×145) mm
		2	(80×160×145) mm
			D	32路/48路巡檢顯示控制儀
				0	不帶控制報警輸出，不帶變送輸出
				1	報警（O2）+報警（O3）
				2	報警（O1）+報警（O2）+報警（O3）+報警（O4）
				3	報警（O2）+報警（O3）+變送輸出（O4）
				4	通訊（O1）+報警（O2）+報警（O3）
				5	通訊（O1）+報警（O2）+報警（O3）+變送輸出（O4）
				6	帶繼電器組               ＊
				9	用戶特殊要求的輸出
					0	wn****分度號輸入   ＊
					1	適配K、B、J、E、T、S、R熱電偶
					2	適配Pt100、Cu50、G53、ba1、ba2熱電阻
					3	適配霍爾變送器mV
					4	適配遠傳壓力表（30～350）Ω
					6	適配(4-20)mA輸入，量程自由設定
					8	適配(1-5)V輸入，量程自由設定
					9	用戶特殊要求的分度號        ＊
						32	32路                   ＊
						48	48路
									缺省為220VAC供電
							D		24VDC供電
										缺省為無以下功能
									1	微型打印機通訊接口
									2	RS232串行通訊接口
									4	RS485串行通訊接口（帶隔離）          ＊
										M	Modbus協議

＊ 繼電器組即DY2000繼電器組輸出儀表，本機可通過RS485串行通訊控制繼電器組儀表，請參閱 “DY2000繼
電器輸出儀表”的內容。
     ＊ wn****分度號無G53、ba1、ba2分度號。訂購“wn****分度號輸入”儀表時，出廠儀表只有(1-5)VDC輸入，如果要接(4-20)mADC信號，需要在輸入端并上一個250Ω標準電阻。
     ＊ 阻型、wn****分度號僅32路。
     ＊ 特殊要求請與廠家聯系。

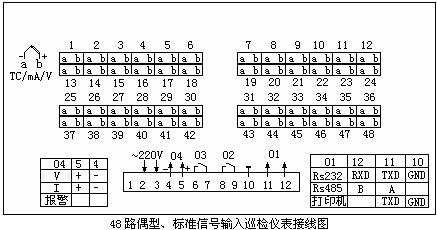

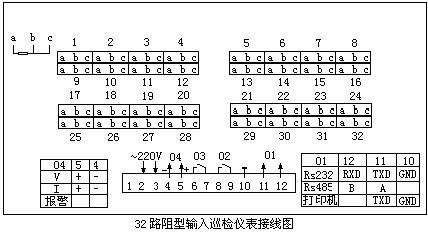

DY2000 32路/48路巡檢顯示控制儀表接線圖






如果全分度號儀表的輸入信號為(4-20)mADC電流時，需要在a、b端并聯上一個250Ω標準電阻。
