DY2000時間程序PID調節數字/光柱顯示儀表
一、主要特點
1. 預存程序曲線***多可達8條，總段數***多達64 段。
2. 自由組態以下功能：a. 循環功能。
b. 上電處理方式。
c. 自動跟蹤測量值啟動。
d. 運行過程中自動延時跟蹤。
e. 停止?fàn)顟B(tài)下，選擇無輸出或調節輸出，無源觸點輸出。
 |
 |
 |
二、DY2000時間程序PID調節數字/光柱儀表型譜
| 型 譜 |
說 明 |
|||||||||||
| DY |
大延牌智能型儀表 |
|||||||||||
|
|
2 |
SMT+開關電源(AC:85V～265V 50/60Hz) |
||||||||||
|
|
1 |
寬×高×深：(160×80×115) mm |
||||||||||
| 2 |
(80×160×115) mm |
|||||||||||
| 4 |
(48×48×100) mm ＊ |
|||||||||||
| 6 |
(96×48×112) mm |
|||||||||||
| 7 |
(72×72×100) mm ＊ |
|||||||||||
| 8 |
(48×96×112) mm |
|||||||||||
| 9 |
(96×96×112) mm |
|||||||||||
|
|
C |
時間程序自整定PID調節 |
||||||||||
| GC |
時間程序自整定PID調節+雙光柱 ＊ |
|||||||||||
|
|
V |
調節器（1～5）V標準電壓輸出（O4） |
||||||||||
| I |
調節器（4～20）mA標準電流輸出（O4） |
|||||||||||
| S |
調節可控硅過零控制輸出（O4） |
|||||||||||
| W |
調節PWM調寬電壓輸出（DC20V、20mA） （O4） |
|||||||||||
| R |
調節PWM調寬繼電器輸出（O4） |
|||||||||||
|
|
0 |
無輸出 |
||||||||||
| 1 |
報警（O2）+報警（O3） |
|||||||||||
| 2 |
（4～20）mA變送輸出（O1）+報警（O2）+報警（O3） |
|||||||||||
| 3 |
（1～5）V變送輸出（O1）+報警（O2）+報警（O3） |
|||||||||||
| 4 |
通訊（O1）+報警（O2）+報警（O3） |
|||||||||||
| 5 |
通訊（O1）+（4～20）mA變送輸出（O2）+報警（O3） |
|||||||||||
| 6 |
通訊（O1）+（1～5）V變送輸出（O2）+報警（O3） |
|||||||||||
| 9 |
用戶特殊要求的輸出 |
|||||||||||
| 0 |
輸入信號類型由用戶自由選擇，出廠時設定在（4～20）mA輸入 |
|||||||||||
| 1 |
適配K、B、J、E、T、S、R熱電偶 |
|||||||||||
| 2 |
適配Pt100、Cu50熱電阻 |
|||||||||||
| 3 |
適配霍爾變送器mV，量程自由設定 |
|||||||||||
| 4 |
適配遠傳壓力表（30～350）Ω，量程自由設定 |
|||||||||||
| 6 |
適配（4～20）mA輸入，量程自由設定 |
|||||||||||
| 8 |
適配（1～5）V輸入，量程自由設定 |
|||||||||||
| 9 |
用戶特殊要求的分度號 |
|||||||||||
|
|
缺省為220VAC供電 |
|||||||||||
| D |
24VDC供電 |
|||||||||||
|
|
|
缺省為無附加24VDC饋電電源輸出 |
||||||||||
| P |
附加24VDC饋電電源輸出 |
|||||||||||
| 缺省為不帶串行通訊接口 |
||||||||||||
| 2 |
RS232串行通訊接口 |
|||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
|||||||||||
| M |
Modbus協議 |
|||||||||||
＊ (48×48×100)mm (72×72×100)mm規格，訂貨時請向廠家咨詢。
＊ 報警（O2），報警（O3）用戶可自行組態為上下限報警或程序運行結束報警。
＊ 雙光柱的儀表僅有兩種外型尺寸：(160×80×115)mm (80×160×115)mm
＊ 特殊要求請與廠家聯系
三、DY2000時間程序PID調節數字/光柱儀表接線圖

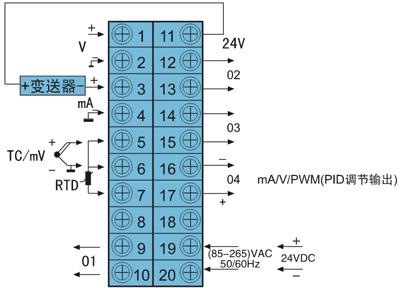

1. 輸入接線圖—(160×80×115)mm、(80×160×115)mm、(96×96×112)mm、(96×48×112)mm、(48×96×112)mm

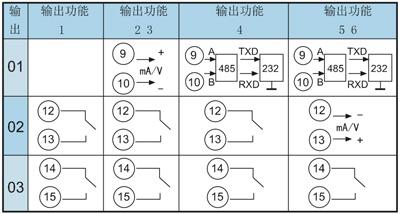

2. 輸出接線圖—(160×80×115)mm、(80×160×115)mm、(96×96×112)mm、(96×48×112)mm、(48×96×112)mm

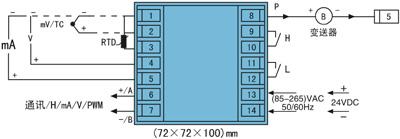

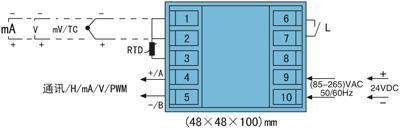

3. （72×72×100）mm、(48×48×100)mm的儀表輸入/輸出接線圖
 |
 |
