產品介紹：
DY3051LT法蘭式液位變送器
一、產品概述
DY3051LT型法蘭液位變送器可對多種容器進行精密的液位和液體密度測量。法蘭有了3″和4″兩種規格，法蘭等級分為1501b（2.5MPa）和3001b（5.0MPa）。
二、外形安裝尺寸圖
法蘭式液位變送器外形尺寸圖
三、法蘭型變送器型號及規格代號
一、產品概述
DY3051LT型法蘭液位變送器可對多種容器進行精密的液位和液體密度測量。法蘭有了3″和4″兩種規格，法蘭等級分為1501b（2.5MPa）和3001b（5.0MPa）。
二、外形安裝尺寸圖

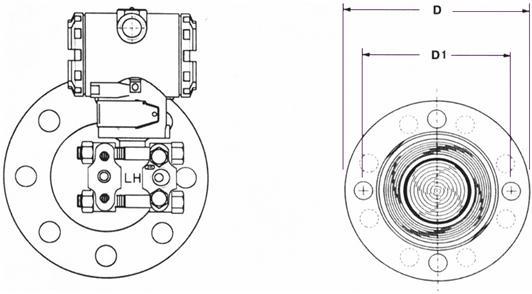

法蘭式液位變送器外形尺寸圖
| 法蘭尺寸 |
螺栓孔 |
|||||||
| 尺寸 |
規格 |
直徑D |
A |
B |
C |
數目 |
直徑d |
分布直徑D1 |
| 3″ |
1501b |
190 |
30 |
66 |
127 |
4 |
19 |
152 |
| 4″ |
1501b |
228 |
30 |
89 |
157 |
8 |
19 |
190 |
| 3″ |
3001b |
210 |
35 |
66 |
127 |
8 |
22 |
168 |
| 4″ |
3001b |
254 |
38 |
89 |
157 |
8 |
22 |
200 |
三、法蘭型變送器型號及規格代號
| DY3051LT |
法蘭式液位變送器 |
|
||||||||||
| |
代號 |
測量范圍 |
||||||||||
| 4 5 6 |
0—6～36KPa 0—30～180KPa 0—160～1000KPa |
|||||||||||
| |
代號 |
輸出 |
|
|||||||||
| E |
(4～20)mA DC，帶可調阻尼 |
|
||||||||||
| |
代號 |
尺寸 |
插入長度 |
高壓側膜片材料 |
||||||||
| A0 A2 A4 A6 B0 B2 B4 B6 C0 C2 C4 C6 D0 D2 D4 D6 E0 F0 |
3″ 3″ 3″ 3″ 4″ 4″ 4″ 4″ 3″ 3″ 3″ 3″ 4″ 4″ 4″ 4″ 3″ 4″ |
0 50.8 mm （2inch） 101.6 mm （4inch） 152.4 mm （6inch） 0 50.8 mm （2inch） 101.6 mm （4inch） 152.4 mm （6inch） 0 50.8 mm （2inch） 101.6 mm （4inch） 152.4 mm （6inch） 0 50.8 mm （2inch） 101.6 mm （4inch） 152.4 mm （6inch） 0 0 |
316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 鉭 鉭 |
|||||||||
| |
代號 |
安裝法蘭規格 |
||||||||||
| A B C D |
3″150 lb 4″150 lb 3″300 lb 4″300 lb |
|||||||||||
| |
代 號 |
低 壓 側 結 構 材 料 |
||||||||||
| 法 蘭 |
排氣/排液閥 |
隔離膜片 |
灌充液 |
|||||||||
| 12 15 22 23 25 33 35 |
碳鋼鍍鎘 碳鋼鍍鎘 316不銹鋼 316不銹鋼 316不銹鋼 哈氏合金C 哈氏合金C |
316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 哈氏合金C 哈氏合金C |
316不銹鋼 鉭 316不銹鋼 哈氏合金C 鉭 哈氏合金C 鉭 |
硅 油 |
||||||||
| |
代號 |
高 壓 側 灌 充 液 |
||||||||||
| D |
硅 油 -29℃～149℃ |
|||||||||||
| F |
惰 性 液 -18℃～204℃ |
|||||||||||
| P |
Sylthem800 -40℃～205℃ |
|||||||||||
| |
代號 |
附件和附加性能 |
||||||||||
| … |
詳見附件和附加性能選型 |
|||||||||||
| DY3051LT 4 E A0 A 22 D … 典型的型號規格 |
