| 概述 |
|
NHR-5300系列人工智能PID調節器采用微分先行的控制算法,帶有外給定和閥位控制功能?？膳c各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對電加熱設備和電磁、電動閥進行PID調節和控制、報警控制、數據采集等功能。
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />雙屏LED數碼顯示，且?guī)в泄庵M指示功能(0～100％)。
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度。
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />具備“上下限報警”、“偏差報警”、“LBA報警”、“閃爍報警”等報警功能，帶LED報警燈指示。
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />可帶一路PID控制輸出和一路模擬量變送輸出，具有電流、電壓、SSR驅動、單/三相可控硅過零觸發、繼電器接點等輸出控制方式可選擇。
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制準確且無超調。
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />帶DC24V饋電輸出，為現場變送器配電。
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />輸入、輸出、電源、通訊相互之間采用光電隔離技術。
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />具備多種外形尺寸及樣式供用戶選擇。
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />參數設定密碼鎖定、參數設置斷電長久保存，具備參數恢復出廠設定功能。
|
| |

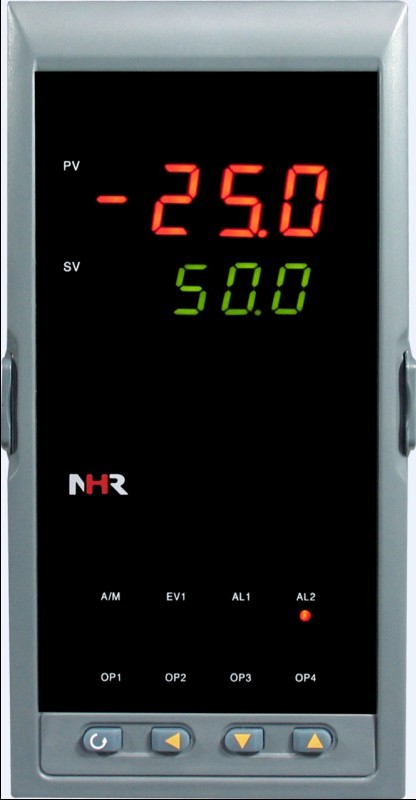

| " border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> 儀表面板 |
| " border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
| 160*80mm(A型) |
80*160mm(B型) |
96*96mm(C型) |
96*48mm(D型) |
48*96mm(E型) |
| |
|
|
|
|
| " border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
| 160*80mm(K型) |
80*160mm(L型) |
96*96mm(M型) |
72*72mm(F型) |
48*48mm(H型) |
|
| " border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
| " border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> 參數功能 |
| " border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
|
| 注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。 |
| |
| " border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> 儀表接線圖 |
NHR-5310單路輸入PID調節器接線圖
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
規格尺寸為A、B、C、D、E、K、L、M型接線圖。
注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。 |
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />
圖一 |
|
|
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />
規格尺寸為F型接線圖
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />
規格尺寸為H型接線圖
|
| 注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。 |
NHR-5320雙路輸入（外給定）PID調節器接線圖
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
規格尺寸為A、B、C、D、E、K、L、M型接線圖
注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。 |
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />
圖一 |
|
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />
規格尺寸為F型接線圖 |
| 注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。 |
NHR-5330雙路輸入（閥位控制）PID控制儀接線圖
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> |
規格尺寸為A、B、C、D、E、K、L、M型接線圖
注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。 |
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />
圖一 |
|
" border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />
規格尺寸為F型接線圖 |
| 注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。 |
| |
| " border="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" /> 儀表選型 |
NHR-5310□-□/" border="0" hspace="0" valign="middle" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" />-□/□/□/□/□( )-□-( )
單路控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
NHR-5320□-□/□-□/□/□/□/□( )-□-( )
外給定控制① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
NHR-5330□-□/□-□/□/□/□/□( )-□-( )
閥位控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ |
| ①規格尺寸 |
②第一路(測量)輸入分度號/③第二路(閥位反饋或外給定)輸入分度號 |
| 代碼 |
寬*高*深 |
代碼 |
分度號（測量范圍） |
A
B
C
D
E
F
H
K
L
M |
160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
96*48*110mm（橫式）
48*96*110mm（豎式）
72*72*110mm（方式）
48*48*110mm（方式）
160*80*110mm（橫式/光柱）
80*160*110mm（豎式/光柱）
96*96*110mm（方式/光柱） |
X
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56 |
無輸入信號
熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻Cu50(-50.0～150.0℃)
熱電阻Cu53(-50.0～150.0℃)
熱電阻Cu100(-50.0～150.0℃)
熱電阻Pt100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2（-200.0～600.0℃）
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換
特殊規格 |
| ④控制輸出（OUT1） |
| 代碼 |
輸出類型（負載電阻RL） |
0
1
2
3
4
5
K1
K3
K4
K5
K6
8 |
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
繼電器接點輸出
單相可控硅過零觸發脈沖輸出
固態繼電器驅動電壓輸出
雙向可控硅通斷輸出
三相可控硅過零觸發脈沖輸出
特殊規格 |
| ⑤變送輸出（OUT2） |
| 代碼 |
輸出類型（負載電阻RL） |
X
0
1
2
3
4
5
8 |
無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊規格 |
| ⑥報警輸出（繼電器接點輸出） |
| 代碼 |
報警限數 |
X
1
2 |
無輸出
1限報警
2限報警 |
| ⑦通訊輸出/外部事件接入 |
⑧饋電輸出 |
| 代碼 |
通訊接口/數字量輸入接口 |
代碼 |
饋電輸出（輸出電壓） |
X
D1
D2
D3
Y1
Y2
Y3 |
無輸出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口
外部事件輸入1（強制手動）
外部事件輸入2
外部事件輸入3 |
X
1P
2P |
無輸出
1路饋電輸出
2路饋電輸出
如“2P（12/24）”表示第一路12V，第二路24V饋電輸出。 |
| ⑨供電電源 |
⑩備注（無可省略） |
| 代碼 |
電壓范圍 |
|
A
D |
AC/DC 100-240V(50/60Hz)
DC 20-29V |
|
| 備注： |
1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、規格尺寸為F型的儀表不帶RS232C打印接口，規格尺寸為H型的儀表只能做單路控制。
3、規格尺寸為D、E型的儀表,接線端子25~36間如有帶報警功能,繼電器觸點容量為AC125V/0.5A、DC24V/0.5
A，規格尺寸為H型的儀表繼電器容量一樣，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
4、當儀表選擇K5控制輸出功能時(正、反轉輸出)，報警輸出***多只能選擇2限報警。
5、當型號NHR-5310/5320控制輸出選擇K1時指單個繼電器接點輸出
當型號NHR-5330控制輸出選擇K1時指繼電器正反轉接點輸出
6、在寫型號時須***完整，沒有選到的功能項不能省略，須***用“X”補上。
例1：NHR-5310A-14/X-0/0/2/X/X-A(單路控制)
例2：NHR-5320A-14/27-K1/0/2/D1/X-A(外給定控制)
例3：NHR-5330A-14/27-0/0/2/Y1/X-A(閥位反饋控制)
例4：NHR-5330A-14/27-K1/0/2/D1/X-A(閥位反饋輸入正反轉控制輸出)
例5：NHR-5330A-14/X-K1/X/2/X/X-A(無閥位反饋輸入正反轉控制輸出) |
