- 產品名稱：DY2000（X/GX）智能閥門定位器
- 瀏覽：
- 添加時間：2015-05-30 16:55:43
- 推薦度：
產品介紹：
DY2000智能閥門定位器
一、主要特點
1. 本系列產品與電動執行器配套可以對各種閥門或裝置進行自動定位操作。功能相當于數字式伺服放大器+手操器。
2. 顯示控制信號閥位反饋信號。
3. 可根據執行器的行程時間進行虛擬控制。 二、DY2000智能閥門定位器系列型譜
| 型譜 |
說明 |
||||||||||
| DY |
大延牌智能型儀表 |
||||||||||
| 2 |
SMT+開關電源(AC：85V～265V,50/60Hz) |
||||||||||
| 1 |
寬×高×深：(160×80×115) mm |
||||||||||
| 2 |
(80×160×115) mm |
||||||||||
| 6 |
(96×48×112) mm |
||||||||||
| 8 |
(48×96×112) mm |
||||||||||
| 9 |
(96×96×112) mm |
||||||||||
| X |
閥門定位器 |
||||||||||
| GX |
閥門定位器+雙光柱 ＊ |
||||||||||
| 0 |
不帶閥位變送輸出 |
||||||||||
| 6 |
帶閥位變送輸出：（4～20）mA |
||||||||||
| 8 |
帶閥位變送輸出：（1～5）V |
||||||||||
| 6 |
控制信號：（4～20）mA |
||||||||||
| 8 |
控制信號：（1～5）V |
||||||||||
| 9 |
用戶特殊要求的輸出 |
||||||||||
| 2 |
反饋信號：電位器加5VDC輸出 |
||||||||||
| 6 |
反饋信號：（4～20）mA輸入 |
||||||||||
| 8 |
反饋信號：（1～5）V輸入 |
||||||||||
| 9 |
用戶特殊要求的分度號 |
||||||||||
|
|
缺省為無5VDC/24VDC饋電電源輸出 ＊ |
||||||||||
| P |
5VDC/24VDC饋電電源輸出 ＊ |
||||||||||
| 缺省為不帶串行通訊接口 |
|||||||||||
| 2 |
RS232串行通訊接口 |
||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
||||||||||
| M |
Modbus協議 |
||||||||||
＊ 雙光柱的儀表僅有兩種外型尺寸：(160×80×115)mm 、(80×160×115)mm
＊ 反饋信號是反饋電阻時，需帶5VDC輸出，提供給二線制變送器供電的需帶24VDC饋電輸出。5VDC和
24VDC不能同時供電。
＊ 特殊要求請與廠家聯系。

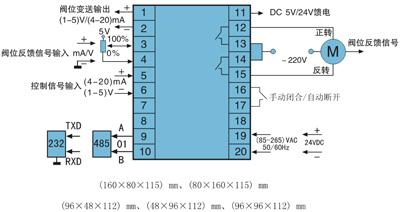

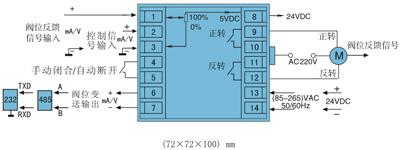

三、DY2000智能閥門定位器系列接線圖
注：儀表的繼電器負載≤100W
