DY2000單電量顯示儀表

一、   主要特點
1.      采用內置ΔΣ模數轉換器的專用電量計量芯片，測量更加專業、可靠；可以
測量小量程（如毫安級、伏特級）交流信號及非正弦波電流信號的有效均方值。
2.      電壓、電流輸入采用互感器隔離，實現儀表保護，提高抗沖擊、抗干擾能力。
3.      參數設置數字化，具有直觀準確的特點。
4.      變送量程獨立于顯示量程可單獨設置。
5.      具有多種變送輸出范圍：0～10mA、4～20mA、0～5V和1～5V，由用戶選擇。
6.      可內置MODBUS通信，實現遠程監控和遠程參數設置。二、   DY2000單電量顯示儀表系列型譜

型   譜							說    明
DY	大延牌智能型儀表
	2	SMT+開關電源（AC：85V～265V  50/60Hz）
		1	寬×高×深：（160×80×115）mm
		2	（80×160×115）mm
		6	（96×48×112）mm
		8	（48×96×112）mm
		9	（96×96×112）mm
			ZE	單屏單電量
			DE	雙屏單電量
				0	無輸出
				1	報警（O2）+報警（O3）
				2	上限報警（O1）+報警（O2）+報警（O3）+下限報警（O4）
				3	報警（O2）+報警（O3）+（4～20）mA變送輸出（O4）
				4	報警（O2）+報警（O3）+（1～5）V變送輸出（O4）
				5	通訊（O1）+報警（O2）+報警（O3）
				6	通訊（O1）+報警（O2）+報警（O3）+下限報警（O4）
				7	通訊（O1）+報警（O2）+報警（O3）+（4～20）mA變送輸出（O4）
				8	通訊（O1）+報警（O2）+報警（O3）+（1～5）V變送輸出（O4）
				9	用戶特殊要求的輸出      *
					0	電流表
					1	電壓表
					2	功率表
					3	功率因數表
					9	用戶特殊要求的輸入
							缺省為220VAC供電
						D	24VDC供電
								缺省為不帶串行通訊接口
							2	RS232串行通訊接口
							4	RS485串行通訊接口（帶隔離）
								M	Modbus協議

     * 限制：對于單屏表形，***多允許通訊1個，變送1個，報警1個，總和不超過4個；
              對于雙屏表形，允許通訊1個，變送2個，報警4個，總和不超過4個；變送量程也可為0-5V和0-10mA。

××××

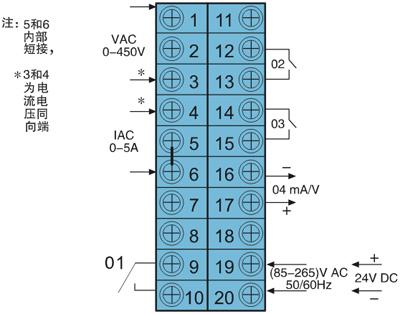

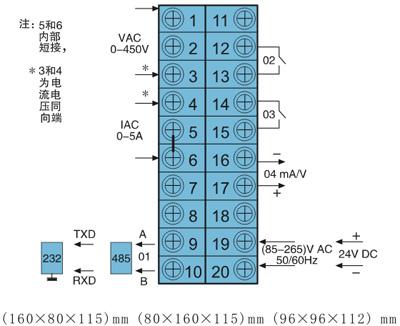

三、   DY2000單電量顯示儀表接線圖





       注：      信號輸入為電流時，繼電器輸出為O1、O2；信號輸入為電壓時，繼電器輸出為O1、O3
                                                           (96×48×112)mm (48×96×112)mm
