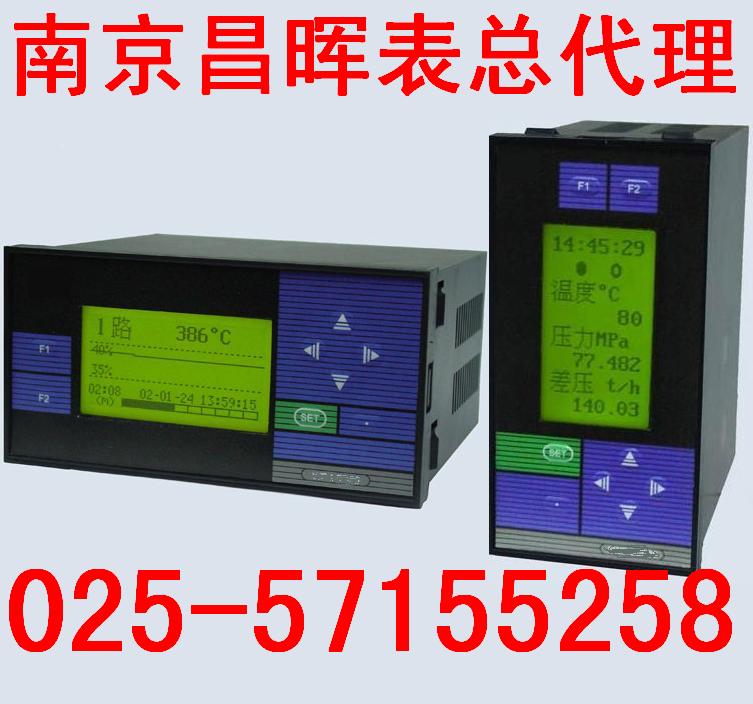

| 儀表輸入類型 |
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃
|
17
|
30～350Ω
|
-1999～99999d
|
|
02
|
S
|
0 ～1600℃
|
10
|
Cu50
|
-50～150.0℃
|
18
|
特殊規格
|
用 戶 特 定
|
|
03
|
K
|
0 ～1300℃
|
11
|
Cu100
|
-50～150.0℃
|
19
|
4～20mA開方
|
-1999～99999d
|
|
04
|
E
|
0 ～1000℃
|
12
|
4～20mA
|
-1999～99999d
|
20
|
0～10mA開方
|
-1999～99999d
|
|
05
|
T
|
-200～400℃
|
13
|
0～10mA
|
-1999～99999d
|
21
|
1～ 5V開方
|
-1999～99999d
|
|
06
|
J
|
0 ～1200℃
|
14
|
1～5V
|
-1999～99999d
|
22
|
0～5V開方
|
-1999～99999d
|
|
07
|
Wre
|
0 ～2300℃
|
15
|
0～5V
|
-1999～99999d
|
23
|
可切換輸入
|
詳見下表
|
|
08
|
Pt100
|
-200～650℃
|
16
|
0～20mA
|
-1999～99999d
|
24
|
頻率輸入
|
0～5kHz
|
|
| 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下： |
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1～5 V
|
18
|
1～ 5V開方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0～5 V
|
19
|
0～5V開方
|
|
03
|
K
|
07
|
WRe
|
12
|
4～20 mA
|
16
|
4～20mA開方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0～10 mA
|
17
|
0～10mA開方
|
|
|
|
| 變送輸出方式 |
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
特殊規格
|
|
| 通訊方式 |
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|

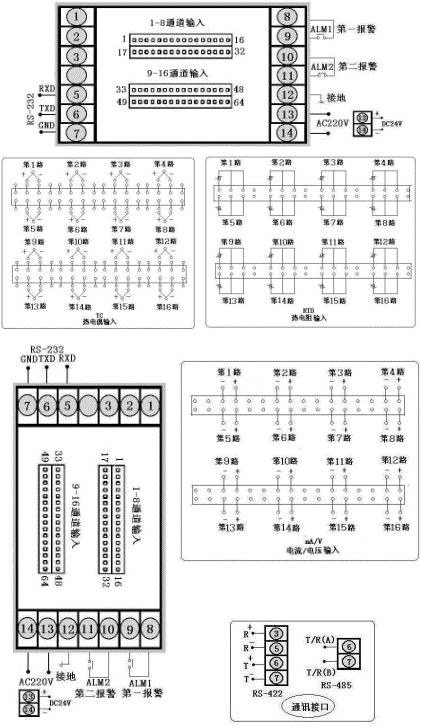

| |
| 注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請?jiān)谟嗀洉r(shí)詳細注明各通道的輸入信號類型。 |
| 注2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制 |
| 輸出。統一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。 |
| 注3：分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨立。或 |
| 各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出。此時儀表 |

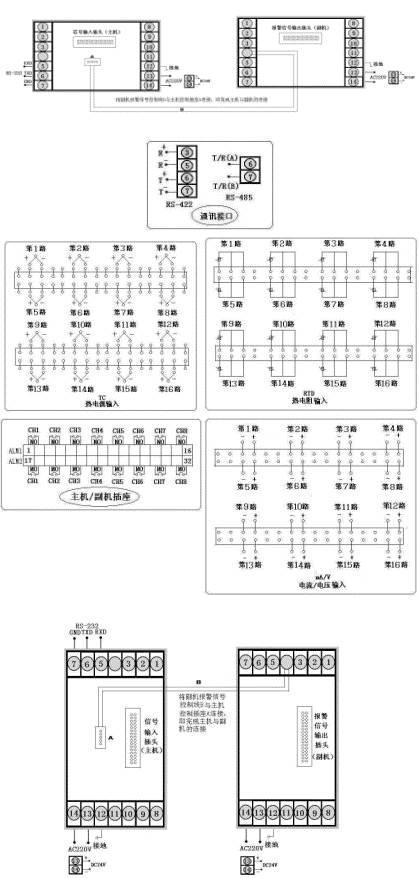

| 由主機、輔機（兩臺儀表）構成。 |
| 注4：不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。 |
| 注5：帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有 |
| 通道均無報警方停止輸出。 |
| |
| 型號舉例 |
| 例1、SWP-LCD-MD806-00-03-N |
| 液晶八路溫度巡檢顯示儀，儀表無通訊和變送輸出，K分度號（wn****）輸入，儀表為外型為160×80mm。 |
| 例2、SWP-LCD-MS807-01-03-HL |
| 液晶八路巡檢顯示儀，儀表無通訊和變送輸出，K分度號（wn****）輸入，帶統一上、下限報警/控制輸出，儀表為 |
| AC220V供電，儀表外型為80×160mm豎式。 |
| 例3、SWP-LCD-MS807-02-08-HL |
| 液晶八路巡檢顯示儀，儀表無通訊，帶一路統一4-20mA變送輸出，Pt100分度號（wn****）輸入，帶統一上、下限報 |
| 警/控制輸出，儀表為AC220V供電，儀表外型為80×160mm豎式。 |
| 例4、SWP-LCD-MD808-01-08-HL |
| 液晶八路巡檢顯示儀，儀表無通訊和變送輸出，Pt100分度號（wn****）輸入，每一路輸入分別帶上、下限報警/控 |
| 制輸出，儀表為AC220V供電，儀表外型160×80mm橫式，全套儀表為兩臺構成。 |
| |
| |
| |
| |
