產品介紹：
DY2000蒸汽熱量積算控制數字顯示儀表
一、主要特點：
1． 同時顯示瞬時值（4位）和積算值（6位），機內積算字長12位。積算分辨力0.001
2． 用戶根據實際工況，可自行組態各種輸入信號類型（飽和蒸汽或過熱蒸汽）等，適用性強。
3． 用戶可自行設定小信號切除。
4． 溫度、壓力傳感器斷線時可自行進入預置定值補償。
5． 可選擇溫度、壓力自動補償或人工定值補償（無需溫度、壓力傳感器）。
二、DY2000蒸汽熱量積算顯示控制儀表接線圖

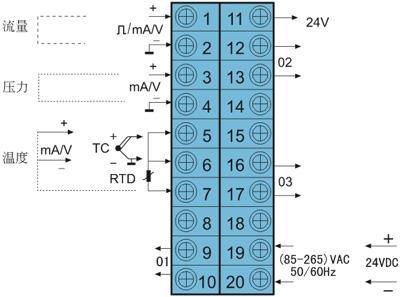

1. 接線端子示意圖

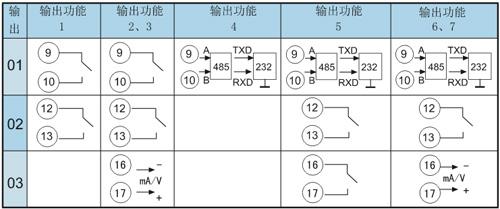

2. 輸出接線圖
三、DY2000蒸汽熱量積算顯示控制儀表型譜
| 型 譜 |
說 明 |
|||||||||||||
DY
|
大延牌智能型儀表 |
|||||||||||||
|
|
2 |
SMT+開關電源(AC:85V～265V 50/60Hz) |
||||||||||||
|
|
1 |
寬×高×深：(160×80×115) mm |
||||||||||||
| 2 |
(80×160×115) mm |
|||||||||||||
| 9 |
(96×96×112) mm |
|||||||||||||
|
|
S
|
蒸汽熱量積算顯示控制儀 |
||||||||||||
|
|
0 |
無輸出 |
||||||||||||
| 1 |
報警（O1）+報警（O2） |
|||||||||||||
| 2 |
報警（O1）+報警（O2）+（4～20）mA變送輸出（O3） |
|||||||||||||
| 3 |
報警（O1）+報警（O2）+（1～5）V變送輸出（O3） |
|||||||||||||
| 4 |
通訊/打印（O1） |
|||||||||||||
| 5 |
通訊/打?。?font face="Times New Roman" style="margin: 0px; padding: 0px;">O1）+報警（O2）+報警（O3） |
|||||||||||||
| 6 |
通訊/打?。?font face="Times New Roman" style="margin: 0px; padding: 0px;">O1）+報警（O2）+（4-20）mA變送輸出（O3） |
|||||||||||||
| 7 |
通訊/打?。?font face="Times New Roman" style="margin: 0px; padding: 0px;">O1）+報警（O2）+（1-5）V變送輸出（O3） |
|||||||||||||
| 9 |
用戶特殊要求的輸出 |
|||||||||||||
| 0 |
適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V） |
|||||||||||||
| 1 |
適配NPN、PNP、三極管脈沖輸出信號 |
|||||||||||||
| 2 |
適配無源觸點脈沖輸出傳感器 |
|||||||||||||
| 6 |
流量信號（4～20）mA輸入 |
|||||||||||||
| 8 |
流量信號（1～5）V輸入 |
|||||||||||||
| 9 |
用戶特殊要求的流量信號輸入 |
|||||||||||||
|
|
0 |
無溫度補償 |
||||||||||||
| 1 |
K、E型熱電偶輸入 |
|||||||||||||
| 2 |
Pt100熱電阻輸入 |
|||||||||||||
| 6 |
溫度信號（4～20）mA輸入 |
|||||||||||||
| 8 |
溫度信號（1～5）V輸入 |
|||||||||||||
| 9 |
用戶特殊要求的輸入 |
|||||||||||||
| 0 |
無壓力補償 |
|||||||||||||
| 6 |
壓力信號（4～20）mA輸入 |
|||||||||||||
| 8 |
壓力信號（1～5）V輸入 |
|||||||||||||
| 9 |
用戶特殊要求的輸入 |
|||||||||||||
| 0 |
工作介質由用戶自由選擇，出廠時設定在飽和蒸汽 |
|||||||||||||
| A |
飽和蒸汽 |
|||||||||||||
| S |
過熱蒸汽 |
|||||||||||||
| 缺省為220VAC供電 |
||||||||||||||
| D |
24VDC供電 |
|||||||||||||
|
|
|
缺省為無附加24VDC饋電電源輸出 |
||||||||||||
| P |
附加24VDC饋電電源輸出 |
|||||||||||||
| |
缺省為無以下功能 |
|||||||||||||
| 0 |
掉電記憶 ＊ |
|||||||||||||
| 1 |
微型打印機通訊接口 |
|||||||||||||
| 2 |
RS232串行通訊接口 |
|||||||||||||
| 3 |
RS232串行通訊接口+掉電記憶 ＊ |
|||||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
|||||||||||||
| 5 |
RS485串行通訊接口（帶隔離）+掉電記憶 ＊ |
|||||||||||||
| 6 |
微型打印機通訊接口+掉電記憶 ＊ |
|||||||||||||
| M |
Modbus協議 |
|||||||||||||
＊ 掉電記憶：記錄儀表的掉電時間并保存長度0-999.9小時
