- 產品名稱：DY2000（W）熱水熱量積算數字顯示儀表
- 瀏覽：
- 添加時間：2015-05-30 16:45:44
- 推薦度：
產品介紹：
一、主要特點
1． 同時顯示瞬時值（4位）和積算值（6位），機內積算字長12位，積算分辨力0.001。
2． 熱水質量、熱水熱量同時雙積算。
3． 溫度傳感器斷線時，自動轉預置的溫差計算。
二、 DY2000熱水熱量積算數字顯示儀表型譜
| 型 譜 |
說 明 |
||||||||||
DY
|
大延牌智能型儀表 |
||||||||||
| |
2 |
SMT+開關電源(AC:85V～265V 50/60Hz) |
|||||||||
| |
1 |
寬×高×深：(160×80×115) mm |
|||||||||
| 2 |
(80×160×115) mm |
||||||||||
| 9 |
(96×96×112) mm ＊ |
||||||||||
| |
W
|
熱水熱量積數字顯示儀 |
|||||||||
| |
0 |
無輸出 |
|||||||||
| 1 |
報警（O1）+報警（O2） |
||||||||||
| 2 |
報警（O1）+報警（O2）+（4～20）mA變送輸出（O3） |
||||||||||
| 3 |
報警（O1）+報警（O2）+（1～5）V變送輸出（O3） |
||||||||||
| 4 |
通訊/打?。∣1） |
||||||||||
| 5 |
通訊/打印（O1）+報警（O2） |
||||||||||
| 6 |
通訊/打?。∣1）+報警（O2）+（4～20）mA變送輸出（O3） |
||||||||||
| 7 |
通訊/打?。∣1）+報警（O2）+（1～5）V變送輸出（O3） |
||||||||||
| 9 |
用戶特殊要求的輸出 |
||||||||||
| |
0 |
適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V） |
|||||||||
| 1 |
適配NPN、PNP、三極管脈沖輸出信號 |
||||||||||
| 2 |
適配無源觸點脈沖輸出傳感器 |
||||||||||
| 6 |
流量信號（4～20）mA輸入 |
||||||||||
| 8 |
流量信號（1～5）V輸入 |
||||||||||
| 9 |
用戶特殊要求的流量信號輸入 |
||||||||||
| |
2 |
Pt100熱電阻輸入 |
|||||||||
| 6 |
溫度信號（4～20）mA輸入 |
||||||||||
| 8 |
溫度信號（1～5）V輸入 |
||||||||||
| 9 |
用戶特殊要求的輸入 |
||||||||||
| |
|
缺省為無附加DC24V饋電電源輸出 |
|||||||||
| P |
附加DC24V饋電電源輸出 |
||||||||||
| |
|
缺省為無以下功能 |
|||||||||
| |
0 |
掉電記憶 ＊ |
|||||||||
| 1 |
微型打印機通訊接口 |
||||||||||
| 2 |
RS232串行通訊接口 |
||||||||||
| 3 |
RS232串行通訊接口+掉電記憶 ＊ |
||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
||||||||||
| 5 |
RS485串行通訊接口（帶隔離）+掉電記憶 ＊ |
||||||||||
| 6 |
微型打印機通訊接口+掉電記憶 ＊ |
||||||||||
| |
M |
Modbus協議 |
|||||||||
＊ 以下規格定貨時請向廠家咨詢—（48×48×100）mm(96×48×112)mm(48×96×112 ) mm(72×72×100)mm
＊ O2報警用戶可自行組態為上限報警或下限報警
＊ 掉電記憶：記錄儀表的掉電時間并保存長度0-999.9小時
三、DY2000熱水熱量積算數字顯示儀表接線圖

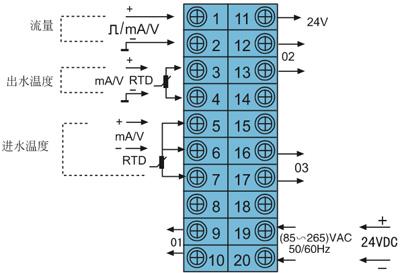

1．接線端子示意圖
1．接線端子示意圖
2． 輸出接線圖
