產品介紹：
DY2000液晶顯示雙輸入控制數字儀表
一、主要特點：
1. 圖形液晶顯示技術，全中文菜單，操作方便。
2. 實現A、B兩路不同傳感器信號輸入。
3. 具有單輸入儀表的所有特點。
二、DY2000液晶顯示雙路輸入控制數字儀表型譜
| 型 譜 |
說 明 |
|||||||||||||
| DY |
大延牌智能型儀表 |
|||||||||||||
|
|
2 |
SMT+開關電源(AC:85V-265V 50/60Hz) |
||||||||||||
|
|
1 |
寬×高×深：(160×80×115) mm |
||||||||||||
| 2 |
(80×160×115) mm |
|||||||||||||
| 9 |
(96×96×112) mm |
|||||||||||||
|
|
EL |
液晶顯示雙輸入控制數字儀表 |
||||||||||||
|
|
|
缺省為******背光 |
||||||||||||
| B |
藍色背光 |
|||||||||||||
| |
00 |
A路無輸出 |
B路無輸出 |
|||||||||||
| 11 |
A路：上限報警（O1）+報警（O2） |
B路：報警（O3）+下限報警（O4） |
||||||||||||
| 12 |
A路：上限報警（O1）+報警（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
||||||||||||
| 13 |
A路：上限報警（O1）+報警（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
||||||||||||
| 22 |
A路：（4～20）mA變送（O1）+報警（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
||||||||||||
| 23 |
A路：（4～20）mA變送（O1）+報警（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
||||||||||||
| 32 |
A路：（1～5）V變送（O1）+報警（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
||||||||||||
| 33 |
A路：（1～5）V變送（O1）+報警（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
||||||||||||
| 41 |
通訊（O1）A路：報警（O2） |
B路：報警（O3）+下限報警（O4） |
||||||||||||
| 42 |
通訊（O1）A路：報警（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
||||||||||||
| 43 |
通訊（O1）A路：報警（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
||||||||||||
| 52 |
通訊（O1）A路：（4～20）mA變送（O2） |
B路：報警（O3）+（4～20）mA變送（O4） |
||||||||||||
| 63 |
通訊（O1）A路：（1～5）V變送（O2） |
B路：報警（O3）+（1～5）V變送（O4） |
||||||||||||
| 99 |
用戶特殊要求的輸出 |
|||||||||||||
| □ |
□ |
輸入信號選擇見附表 |
||||||||||||
|
|
缺省為220VAC供電 |
|||||||||||||
| D |
24VDC供電 |
|||||||||||||
|
|
|
缺省為無附加24VDC饋電電源輸出 |
||||||||||||
| P |
附加24VDC饋電電源輸出 |
|||||||||||||
| |
缺省為不帶串行通訊接口 |
|||||||||||||
| 2 |
RS232串行通訊接口 |
|||||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
|||||||||||||
| M |
Modbus協議 |
|||||||||||||
＊ A路報警（O2），B路報警（O3）用戶可自行組態為上限報警或下限報警。
＊ 特殊要求請與廠家聯系

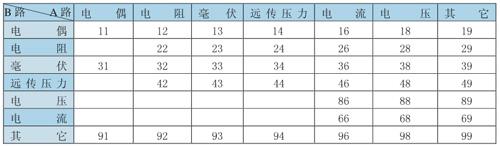

附表：輸入信號編碼
三、DY2000液晶顯示雙路輸入控制數字儀表接線圖

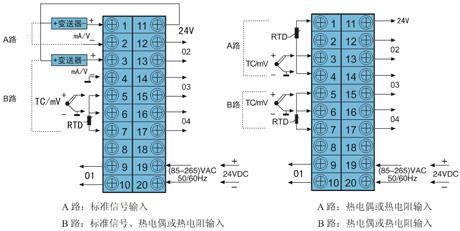

1. 輸入接線圖

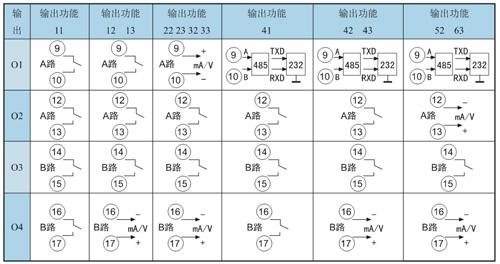

2. 輸出接線圖
