DYA三相功率變送儀表

一、主要特點
DYA三相功率變送儀表將三相功率、功率因數、無功功率等將電參量
轉換為4-20mADC或1-5VDC輸出。

二、主要技術指標

1.  精度0.5%    溫漂50PPM/℃    絕緣耐壓AC2.0kV/min    絕緣電阻≥20MΩ（DC500V）
     2.  輸入范圍：IAC 0～5A     VAC 0～600V
     3.  負載電阻：電流輸出RL≤750Ω    電壓輸出RL≥250kΩ
     4.  供電電源：AC:85～265V    DC:24V±10％
5.  工作環境：-10～60℃    相對濕度：10%～90%

三、DYA三相功率變送儀表型譜

型   譜							說   明
DYA	大延牌儀表
	M	寬×高×深：（110×75×120）mm
		TE	三相功率變送儀表
			2	三相總有功功率表
			3	三相功率因數表
			5	三相總無功功率表
			9	用戶特殊要求的輸入
				1	（1-5）V變送輸出
				2	（4-20）mA變送輸出
				9	用戶特殊要求的輸出          *
					3	三相三線制
					4	三相四線制
								缺省為220VAC供電
						D		24VDC供電

*  用戶特殊要求請與廠家聯系，例如：要求輸出由二線制回路供電。

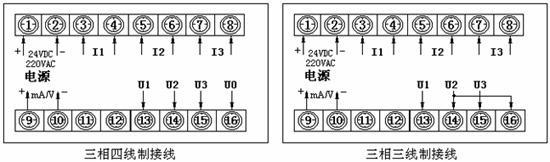

四、DYA三相功率變送儀表接線圖
