- 產品名稱：DYP2000系列擴散硅壓力變送器
- 瀏覽：
- 添加時間：2015-05-30 17:52:04
- 推薦度：
產品介紹：
DYP2000系列(擴散硅)壓力變送器
本產品采用進口高性能擴散硅充油隔離膜片傳感器和智能化電路精制而成，對全范圍的線性和溫度進行補償，可用于測量微小壓力，超強的抗過載能力。傳感器的隔離膜片具有強耐腐性能，可廣泛用于石化、化工、電力、輕工、建材等行業控制系統中的壓力測量。
一、 主要特點
1． 靈敏度高，可測量較小壓力和負壓。
2． 介質溫度范圍寬。
3． 過載能力強，不低于量程的150%。
4． 穩定性高，長期漂移小。
5． 抗腐蝕能力強，可用于幾乎所有介質。
6． 軟件非線性校正，線性可達0.1%FS。
二、 主要技術參數
環境溫度：(－10～80)℃；相對濕度：≤95%
介質溫度：(－55～80)℃
電源電壓：24VDC
輸出信號：(4～20)mA二線制
負載電阻：600Ω
準確度：0.5級
溫度漂移：≤0.25%F·S /10℃
三、 接線圖
1. 電氣連接圖詳見說明書

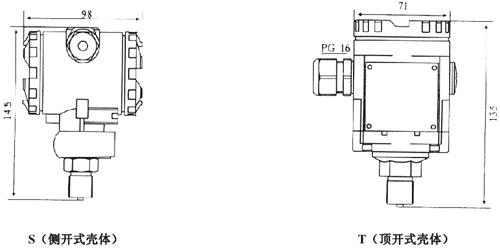

2. 安裝尺寸圖
四、 DYP2000系列(擴散硅)壓力變送器型譜
| 型 譜 |
說 明 |
|||||||
| DYP |
大延牌壓力變送器 |
|||||||
| 2 |
設計序列 |
|||||||
| 缺省為表壓 |
||||||||
| A |
絕壓 |
|||||||
| Nd1 |
測量范圍(－0.1～0)MPa ＊ |
|||||||
| NC5 |
測量范圍(－0.05～0)MPa ＊ |
|||||||
| NC2 |
測量范圍(－0.02～0)MPa ＊ |
|||||||
| NC1 |
測量范圍(－0.01～0)MPa ＊ |
|||||||
| C1 |
測量范圍0～0.01MPa |
|||||||
| C2 |
測量范圍0～0.02MPa |
|||||||
| C5 |
測量范圍0～0.05MPa |
|||||||
| d1 |
測量范圍0～0.1MPa |
|||||||
| d2 |
測量范圍0～0.2MPa |
|||||||
| d5 |
測量范圍0～0.5MPa |
|||||||
| 01 |
測量范圍0～1.0MPa |
|||||||
| 02 |
測量范圍0～2.0MPa |
|||||||
| 缺省為M20×1.5標準螺紋 |
||||||||
| G |
G 1/2外管螺紋 |
|||||||
| N |
NPT-1/2外錐管螺紋 |
|||||||
| 缺省為無表頭 |
||||||||
| M |
指針式表頭 |
|||||||
| D |
數字式指示表 |
|||||||
| S |
側開外殼 |
|||||||
| T |
頂開外殼 |
|||||||
| Da |
隔爆安全質 |
|||||||
| Fa |
本質安全質 |
|||||||
注：帶“*”的變送器訂貨時請向產家咨詢
