- 產品名稱：DY2000（AL）補償式流量積算帶PID調節控制數字顯示儀表
- 瀏覽：
- 添加時間：2015-05-30 16:43:07
- 推薦度：
產品介紹：

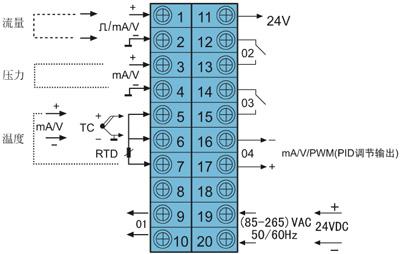

DY2000補償式流量積算帶PID調節控制儀表接線圖
DY2000補償式流量積算帶PID調節控制儀表型譜
| 型 譜 |
說 明 |
||||||||||||||
| DY |
大延牌智能型儀表 |
||||||||||||||
|
|
2 |
SMT+開關電源（AC：85V～265V 50/60Hz） |
|||||||||||||
|
|
1 |
寬×高×深：（160×80×115）mm |
|||||||||||||
| 2 |
（80×160×115）mm |
||||||||||||||
|
|
AL |
補償式流量積算帶PID調節控制儀 |
|||||||||||||
|
|
V |
調節器（1～5）V標準電壓輸出（O4） |
|||||||||||||
| I |
調節器（4～20）mA標準電流輸出（O4） |
||||||||||||||
| S |
調節可控硅過零控制輸出（O4） |
||||||||||||||
| W |
調節PWM調寬電壓輸出（DC20V、20mA）（O4） |
||||||||||||||
| R |
調節PWM調寬繼電器輸出（O4） |
||||||||||||||
|
|
0 |
無輸出 |
|||||||||||||
| 1 |
報警（O1）+報警（O2）+報警（O3） |
||||||||||||||
| 2 |
通訊/打?。?font face="Times New Roman" style="margin: 0px; padding: 0px;">O1） |
||||||||||||||
| 3 |
通訊/打?。?font face="Times New Roman" style="margin: 0px; padding: 0px;">O1）+報警（O2）+報警（O3） |
||||||||||||||
| 9 |
用戶特殊要求的輸出 |
||||||||||||||
|
|
0 |
適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V） |
|||||||||||||
| 1 |
適配NPN、PNP、三極管脈沖輸出傳感器 |
||||||||||||||
| 2 |
適配無源觸點脈沖輸出傳感器 |
||||||||||||||
| 6 |
流量信號(4～20)mA輸入 |
||||||||||||||
| 8 |
流量信號(1～5)V輸入 |
||||||||||||||
| 9 |
用戶特殊要求的流量信號輸入 |
||||||||||||||
|
|
0 |
無溫度補償 |
|||||||||||||
| 1 |
K、E型熱電偶輸入 |
||||||||||||||
| 2 |
Pt100熱電阻輸入 |
||||||||||||||
| 6 |
溫度信號（4～20）mA輸入 |
||||||||||||||
| 8 |
溫度信號（1～5）V輸入 |
||||||||||||||
| 9 |
用戶特殊要求的輸入 |
||||||||||||||
|
|
0 |
無壓力補償 |
|||||||||||||
| 6 |
壓力信號(4～20)mA輸入 |
||||||||||||||
| 8 |
壓力信號(1～5)V輸入 |
||||||||||||||
| 9 |
用戶特殊要求的輸入 |
||||||||||||||
|
|
O |
工作介質由用戶自由選擇，出廠時設定在飽和蒸汽 |
|||||||||||||
| A |
飽和蒸汽 |
||||||||||||||
| S |
過熱蒸汽 |
||||||||||||||
| G |
氣體 |
||||||||||||||
| L |
液體 |
||||||||||||||
|
|
|
缺省為220VAC供電 |
|||||||||||||
| D |
24VDC供電 |
||||||||||||||
|
|
|
缺省為無附加24VDC饋電電源輸出 |
|||||||||||||
| P |
附加24VDC饋電電源輸出 |
||||||||||||||
|
|
|
缺省為無以下功能 |
|||||||||||||
| 0 |
掉電記憶 ＊ |
||||||||||||||
| 1 |
微型打印機通訊接口 |
||||||||||||||
| 2 |
RS232串行通訊接口 |
||||||||||||||
| 3 |
RS232串行通訊接口+掉電記憶 ＊ |
||||||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
||||||||||||||
| 5 |
RS485串行通訊接口（帶隔離）+掉電記憶 ＊ |
||||||||||||||
| 6 |
微型打印機通訊接口+掉電記憶 ＊ |
||||||||||||||
|
|
M |
Modbus協議 |
|||||||||||||
＊ O2、03報警用戶可自行組態為上限報警或下限報警
＊ 掉電記憶：記錄儀表的掉電時間并保存長度0-999.9小時
